Insight 系列台式彩色多普勒超声诊断系统

Insight 系列台式彩色多普勒超声诊断系统定位于中高端彩超应用的全身机，整机采用模块化结构布局，性能稳定，信号灵敏，抗干扰能力强；采用触摸屏方式，方便快速诊断和操作；支持外接打印机，支持外接网络，支持5G无线传输，支持系统一键恢复功能；软件功能强大，支持彩色多普勒，支持宽景成像，支持弹性成像，支持胃肠造影，支持AI人工智能，是全身机应用的首选。

主要特点弹性成像 3D P/W 心脏成像 B/A 非线性

Insight 台式彩色多普勒超声诊断仪

Insight 台式彩色多普勒超声诊断仪较早采用英伟达CUDA平台开展AI人工智能算法的高端设备，定位于全身检查与诊断，可以从头部颅脑检查到颈动脉斑块检查，可以从乳腺检查到胃肠肝脾肾检查，也可以从腹部检查到膀胱检查，还可以从四肢检查到外周血管检查，涵盖心脏、血管、肿瘤等各部位，并辅之以人工智能算法，影像效果为之振奋。

Insight 超声的主要特点

1、心血管诊断，3D/PW功能具备心血管三维诊断特色；
2、肝脏数字化诊断，B/A非线性成像功能具备肝脏量化诊断特色；
3、肿瘤及软组织诊断，实时弹性成像功能强大，是较早进入运动医学的厂商；
4、AI人工智能技术，对肿瘤的介入消融实时导航功能强大；

Elasticity imaging: 弹性成像

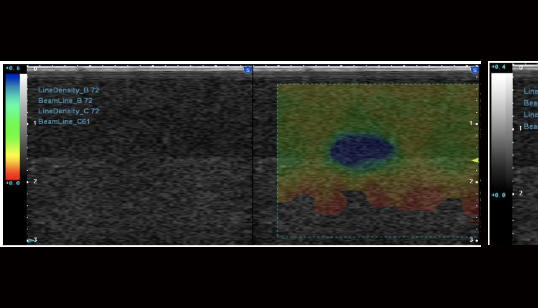

Freehand elasticity imaging: 徒手弹性成像(FEI)

基于应力的弹性应变成像，提供组织软、硬病变的诊断信息
• 徒手弹性成像是通过移动探头对检测部位进行挤压使组织产生运动，并利用回波信号进行运动检测得到表征组织弹性的应变图像
• 业界最高帧率 50fps vs 20fps
• 业界最大检测区域—全器官检测

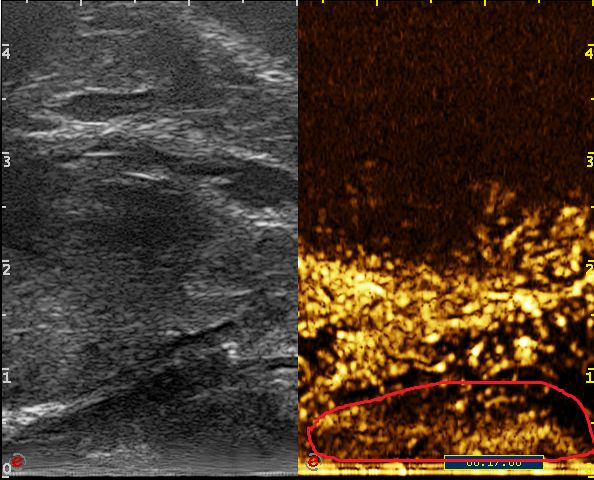

Acoustic Radiation Force Imaging: 声辐射力弹性成像（ARFI)

基于声能 (ARFI)和剪切波波速的实时弹性成像，提供组织软、硬病变的定量评价。通过自动发射一定能量的声波通过声辐射力直接对所需要检测部位进行激励，用于激励的声波犹如无形的手直接去推动组织产生运动，从而得到表征组织弹性的图像，这种新兴弹性成像技术可以得到更精确的组织应变图像

shear wave imaging：剪切波成像技术（SWI)

基于ARFI技术衍生的超声剪切波成像，通过调整脉冲激励方式，根据水平方向多个点的位移-时间曲线估算横向传播的剪切波波速，然后利用剪切波传播特性与生物组织弹性特征之间的内在联系，最终定量重构组织的弹性模量以形成二维的图像。

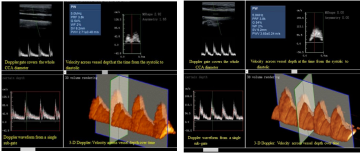

Multi-gates 3D Doppler spectral: 多采样门三维多普勒频谱血流技术（特色技术）

多采样门三维频谱技术，解决了心血管检查测量的业界难题

把单个采样门切分成多个采样门

可以提供血管径向方向的血流速度分布的直观显示图像

可以提供时间、速度、深度三个方向的三维血流频谱显示图像

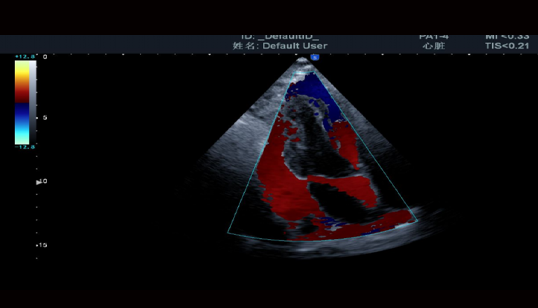

Heart imaging: 心脏成像

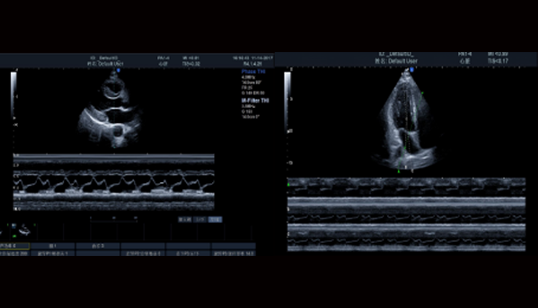

高清心脏M型成像

• 对于外形或位置异常的心脏，都能保持M型线与解剖结构垂直。三线M型在同一个心动周期内准确获得心脏组织数据。

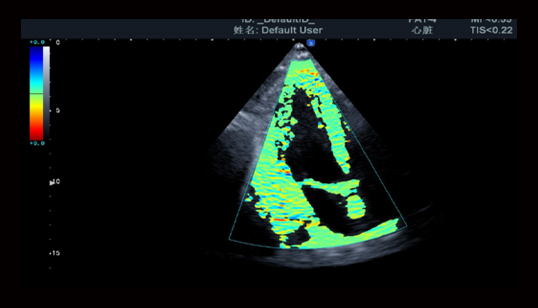

TDI组织多普勒成像

• 用于评估心肌活动的方向和时间，显示血管壁运动和心脏组织运动速度

SRI应变率成像

• 通过对图像进行彩色编码，可用于评价心室整体和局部功能，大大增强了心脏检测的临床应用。

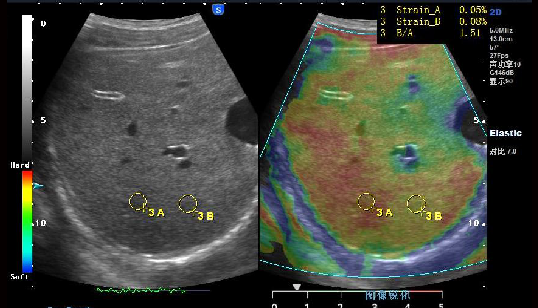

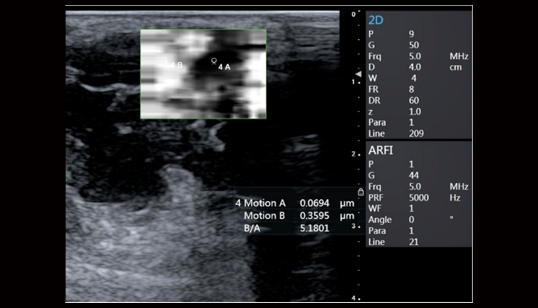

肝脏检查 B/A 非线性成像

显示组织非线性参数变化以分辨组织病理特性

从不同声功率的基波和谐波信号，计算局部组织的B/A值
使用血液的B/A值做参考

可以定量检测，对脂肪肝尤其敏感
非线性成像（B/A）检测脂肪肝和肝纤维化

穿透可达20cm以上，具备非常深远的临床意义
结合AI智能对脂肪肝的定量检测

使用训练好的肝纤维化分类网络作为迁移学习，建立CNN+MSVM模型进行脂肪肝和正常肝分类

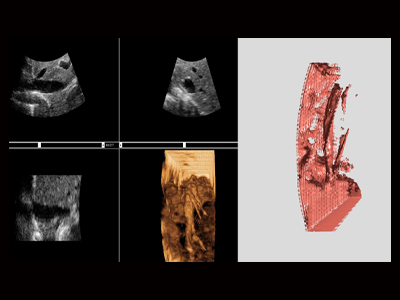

智能AI引导下的3D/4D高级应用

基于GPU平台的超声实时3D/4D成像

可以快速的进行三维数据重建，并实时绘制三维数据，形成预期结果
针对成像的结果

以人为选定修改成像区域，去除皮肤、肌肉等对成像结果造成干扰的组织结构
通过GPU和CPU的配合

保持计算精度的同时显著提升了三维图形渲染的速度，给用户带来流畅的操作体验。
